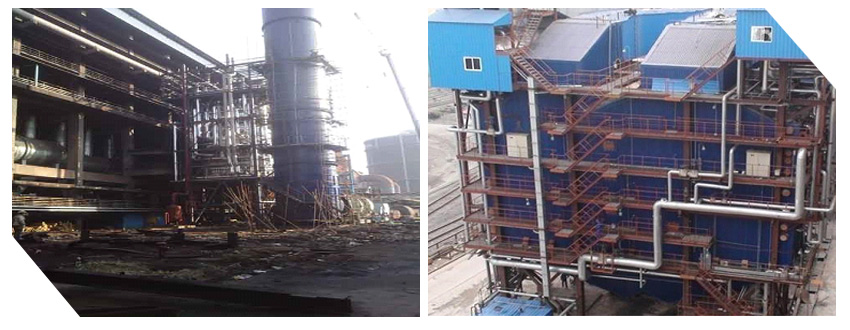

燒結余熱發電系統主要包括SP 鍋爐、AQC 筑鍋爐、ASH 過熱器、補汽式電機汽輪機和發電機等設備，與常規發電系統不同，由于會提高余熱鍋爐排煙溫度，降低余熱鍋爐效率，從而降低發電系統的熱效率，因此余熱發電系統一般不設置回?zé)嵯到y(tǒng)。目前，燒結余熱發電系統主要有四種類型：單壓系統、雙壓系統、閃蒸補汽系統以及帶補燃系統。

1、燒結余熱發電單壓系統

發電形式：單壓余熱鍋爐、單級進汽汽輪機;系統特點：發電能力低、投資省，系統簡單運行，可靠性優。排氣溫度：170 ℃;熱效率：~50%。

2、燒結余熱發電雙壓系統

發電形式：雙壓余熱鍋爐、單級補汽的汽輪機;系統特點：發電能力高、鍋爐損耗大，投資高，系統復雜;排氣溫度110 ℃;熱效率：>50%(于單壓系統10%左右)。

3、燒結余熱發電閃蒸補氣系統

發電形式：采用閃蒸補汽式汽輪機;系統特點：發電能力適中，投資較省，產生飽和蒸汽，系統復雜;排氣溫度90 ;排氣溫度>50%(于單壓系統5%左右)。

4、燒結余熱發電帶補燃系統
